Konfigurasi HSRP (Hot Standby Redundancy Protocol)

Assalamu alaikum wr.wb.

Hai kawan - kawan selmanat malam ? Salam IT ya ?? Kali ini saya akan membawakan sedikit ilmu pengetahuan khususnya dalam bidang Routing. Upss apasih itu ?? Yakk langsung saja Yukk

1. Pengertian

HSRP (Hot Standby Redundancy Protocol) salah satu protokol FHRP (First Hop Redundancy Protocol). HSRP adalah bawaan cisco dan hanya bisa berjalan apa bila router di network juga menggunakan router cisco. jadi HSRP adalah cisco proprietary.pada HSRP paket hello menggunakan UDP port 1985 (haaa kayak tahun lahir) dengan ip 224.0.0.2 pada HSRP versi 1 dan ip 224.0.0.102 pada HSRP versi 2 (IOS 12.2 (46)SE keatas sudah pakai versi 2. pada HSRP versi 1 dan versi 2 format message untuk kirim paket hello berbeda, maka router yang menjalankan HSRP harus mempunyai versi yang sama dengan router HSRP yang lain jika berbeda tentu tidak akan menyambung karene format message berbeda.
Default hello-timer dari HSRP adalah 3 detik dan 10 untuk hold time.
Ada 3 terminologi dalam HSRP:
– Active Router: Router yang forward packet.
– Standby Router: Router yang backup itu si Active Router klo mati.
– Standby Group: group HSRP = isinya router Active ama router2 Standby… (seakan2 itu 2 Router jadi 1…Virtual Router, mirip kek StackWise
nya Cisco Switch).
– Karena Router2 Active dan Standby dijadiin satu group, berarti ada Router “Gabungan” Virtual yang mana punya IP virtual
(ip “gabungan” alias ip yang di sepakati oleh kedua belah pihak/router) dan juga virtual MAC
– Virtual MAC nya adalah 0000.0C9F.FXXX (XXX = nomor group HSRP), klo di HSRPv1 pake 0000.0C07.ACXX
Nomor HSRP group untuk versi 2 bisa sampe 4096 (versi 1 bisa sampe 256)…tepatnya dari 0-4095/0-255, group nya sendiri maximum 16.
Sebuah HSRP Group terdiri dari :

• Satu aktif router
• Satu siaga router
• Satu virtual router
• router Lainnya

2. Latar Belakang

Dengan melakukan konfigurasi ini, HSRP bertujuan untuk mengganti jalur melalui Virtual Router. Dengan hal ini, Jika jalur yang dilewati telah terputus, maka akan melewati jalur yang telah dibuat oleh Virtual Router nya

3. Alat dan Bahan

1. Seperangkat PC dan Laptop
2. Cisco Packet Tracert

4. Maksud dan Tujuan

Tujuan HSRP standby router untuk memonitor status operasional pada HSRP group dan cepat bertanggung jawab meneruskan paket jika active router tidak beroprasi . Active dan standby router saling mengirimkkan hello message untuk menginformasikan di dalam group menggenai peran dan status nya

5. Tahapan Pelaksanaan Kegiatan

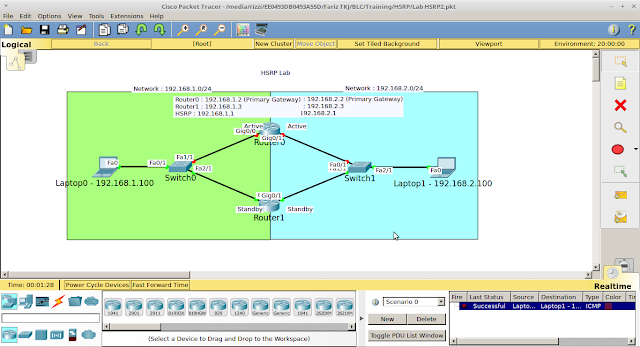

1. Langkah pertama buatlah topologi berikut ini dengan cara sederhana saja

2. Konfigurasikan seluruh IP sesuai dengan Topologi di atas. Di atas menunjukkan bahwa Topologinya memiliki 2 buah Rouer 2 Buah Switch dan 2 Buah Laptop. Langkah pertama ya isikan dahulu IP yang akan dibuat untuk Router. Jika anda ingin mengkonfigurasi Port Fast anda dapat mengetikkan perintah berikut ini

Switch>en
Switch#conf t
Switch#config)#hostname SWX
Switch#config)#spanning-tree mode rapid-pvst
Switch#config)#spanning-tree portfast default

3. Setelah itu konfigurasikan IP yang ada di Router 0 dan Router 1

Router 0

Router>en

Router#conf t

Router(config)#int gig0/1

Router(config-if)#ip address 192.168.2.2 255.255.255.0

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#int gig0/0

Router(config-if)#ip address 172.168.1.2 255.255.255.0

Router(config-if)#no sh



Router1

Router>en

Router#conf t

Router(config)#int gig0/1

Router(config-if)#ip address 192.168.2.3 255.255.255.0

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#int gig0/0

Router(config-if)#ip address 172.168.1.3 255.255.255.0

Router(config-if)#no sh



4. IP nya telah terkonfigurasikan di masing - masing Router, Setelah itu atur IP nya di masing - masing Laptop. Untuk Gateway nya anda dapat mengetikkan IP nya akan digunakan untuk HSRP

5. Atur konfigurasi HSRP nya dengan mengetikkan perintah berikut ini

Router 0

Router>en

Router#conf t

Router(config)#int gig0/0

Router(config-if)#standby version 2

Router(config-if)#standby 1 ip 192.168.1.1

Router(config-if)#standby 1 priority 120

Router(config-if)#standby 1 preempt

Router>en

Router#conf t

Router(config)#int gig0/1

Router(config-if)#standby version 2

Router(config-if)#standby 2 ip 192.168.2.1

Router(config-if)#standby 2 priority 120

Router(config-if)#standby 2 preempt

Router 1

Router>en

Router#conf t

Router(config)#int gig0/0

Router(config-if)#standby version 2

Router(config-if)#standby 1 ip 192.168.1.1

Router(config-if)#standby 1 preempt

Router>en

Router#conf t

Router(config)#int gig0/1

Router(config-if)#standby version 2

Router(config-if)#standby 1 ip 192.168.2.1

Router(config-if)#standby 1 preempt

Maksud dari keterangan tersebut kita simpulkan adalah pada bagian Router 0 akan dijadikan priority yang terbesar. Sehingga dalam konsep HSRP nya maka untuk Priority tinggi dijadikan aktif. Standby 1 ip 192.168.1.1 adalah Virtual Router yang dijadikan untuk Gateway Laptopnya

6. Coba test jaringan dengan menggunakan surat menyurat

Pertama Test sebelum memutuskan atau menutup jalur ke Router 0

Kedua setelah diputuskan jalur menuju Router 0

Sekian dari saya Wassalamu alaikum wr.wb

6. Kesimpulan

HSRP (Hot Standby Redundancy Protocol) salah satu protokol FHRP

(First Hop Redundancy Protocol). HSRP adalah bawaan cisco dan hanya bisa berjalan apa bila router di network juga menggunakan router cisco.

Referensi : Lab HRSP Configuration.docx
