[Training CISCO CCNA] Konfigurasi Routing secara Dinamic dengan konsep RIP

Konfigurasi Routing secara Dinamic dengan konsep RIP

Assalamu alaikum wr.wb

Hai kawan gimana kabar malam nya ?? Baikkan kan ?? Gimana Statik Routing nya ?? Lancar kan ?? Kali ini saya akan membagikan sedikit imu pengetahuan tentang RIP Routing. Cekedoot

1. Pengertian

Routing Information Protocol (RIP) adalah sebuah protokol routing dinamis yang digunakan dalam jaringan LAN (Local Area Network) dan WAN (Wide Area Network). Oleh karena itu protokol ini diklasifikasikan sebagai Interior Gateway Protocol (IGP). Protokol ini menggunakan algoritma Distance-Vector Routing.

2. Latar Belakang

Dengan adanya Routing RIP, maka admin dipermudahkan model Dinamic tanpa memasukkan Next Hop nya :D

3. Alat dan Bahan

1. Seperangkat PC dan Laptop

2. Cisco Packet Tracer

4. Maksud dan Tujuan

Tujuannya untuk menghubungkan ketiga jaringan yang berbeda menggunakan teknik Dinamic Routing RIP.

5. Tahapan Pelaksanaan Kegiatan

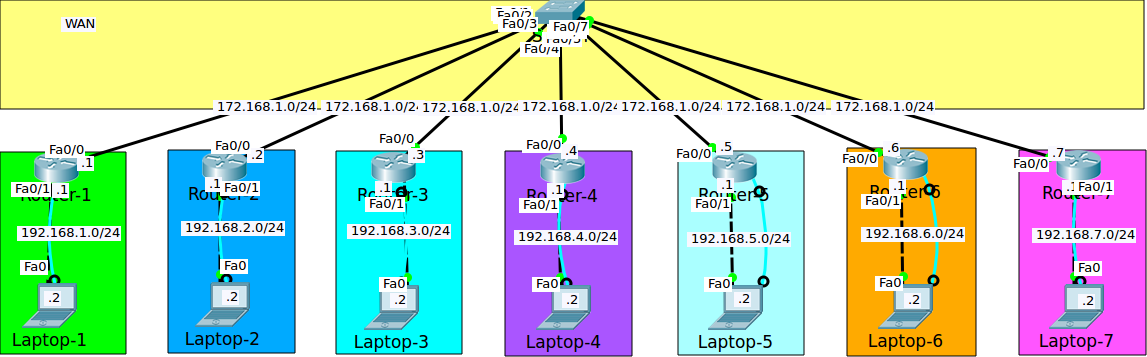

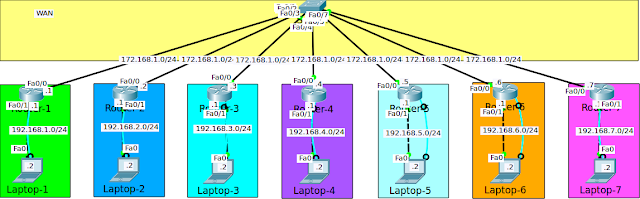

1. Pertama buatlah Topologi berikut ini

2. Jika sudah langsung saja konfigurasikan IP nya di Router 1 sampai dengan 7 dengan mengetikkan perintah berikut ini..Sekalian ketikkan perintah Routing RIP langsung

Router 1

Router>en

Router#conf t

Router(config)#int fa0/1

Router(config-if)#ip address 192.168.1.1 255.255.255.0

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#int fa0/0

Router(config-if)#ip address 172.168.1.1 255.255.255.0

Router(config-if)#no sh

Router 2

Router>en

Router#conf t

Router(config)#int fa0/1

Router(config-if)#ip address 192.168.2.1 255.255.255.0

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#int fa0/0

Router(config-if)#ip address 172.168.1.2 255.255.255.0

Router(config-if)#no sh

Router 3

Router>en

Router#conf t

Router(config)#int fa0/1

Router(config-if)#ip address 192.168.3.1 255.255.255.0

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#int fa0/0

Router(config-if)#ip address 172.168.1.3 255.255.255.0

Router(config-if)#no sh

Router 4

Router>en

Router#conf t

Router(config)#int fa0/1

Router(config-if)#ip address 192.168.4.1 255.255.255.0

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#int fa0/0

Router(config-if)#ip address 172.168.1.4 255.255.255.0

Router(config-if)#no sh

Router 5

Router>en

Router#conf t

Router(config)#int fa0/1

Router(config-if)#ip address 192.168.5.1 255.255.255.0

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#int fa0/0

Router(config-if)#ip address 172.168.1.5 255.255.255.0

Router(config-if)#no sh

Router 6

Router>en

Router#conf t

Router(config)#int fa0/1

Router(config-if)#ip address 192.168.6.1 255.255.255.0

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#int fa0/0

Router(config-if)#ip address 172.168.1.6 255.255.255.0

Router(config-if)#no sh

Router 7

Router>en

Router#conf t

Router(config)#int fa0/1

Router(config-if)#ip address 192.168.7.1 255.255.255.0

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#int fa0/0

Router(config-if)#ip address 172.168.1.7 255.255.255.0

Router(config-if)#no sh

Untuk Mengatur Routing nya

Router 1

Router(config)#router rip
